OpenVPN Server en Pfsense

De enunpimpam
Saltar a: navegación, buscar


Configurar un tunel VPN directo desde la IP publica al Pfsense pasando por VPN y habilitando las reglas de Firewall necesarias.

Restringiendo el acceso a los servidores solamente desde la LAN interna

Instalar OpenVPN

Sistema > Gerente de empaquetación > Paquetes disponibles

Buscamos openvpn-client-export

Asistente

Utilizaremos el asistente de instalación

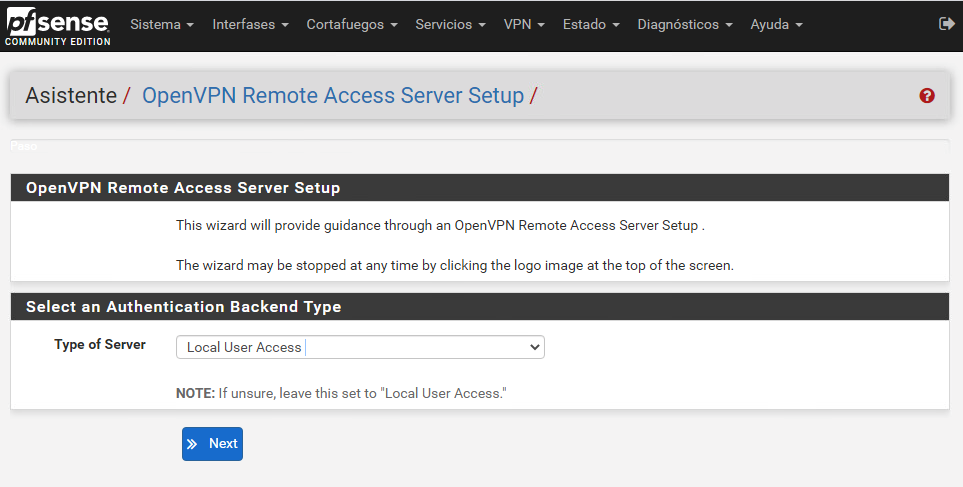

Acceso local de VPN

01-Local user acces.png

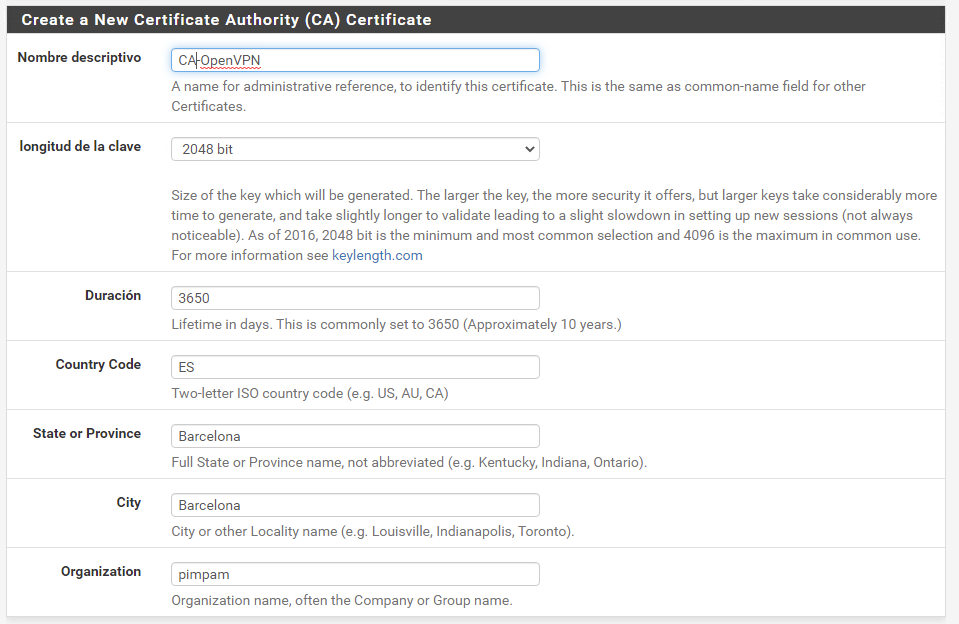

Crear Autoridad certificadora

02-Create New Cerificate.png

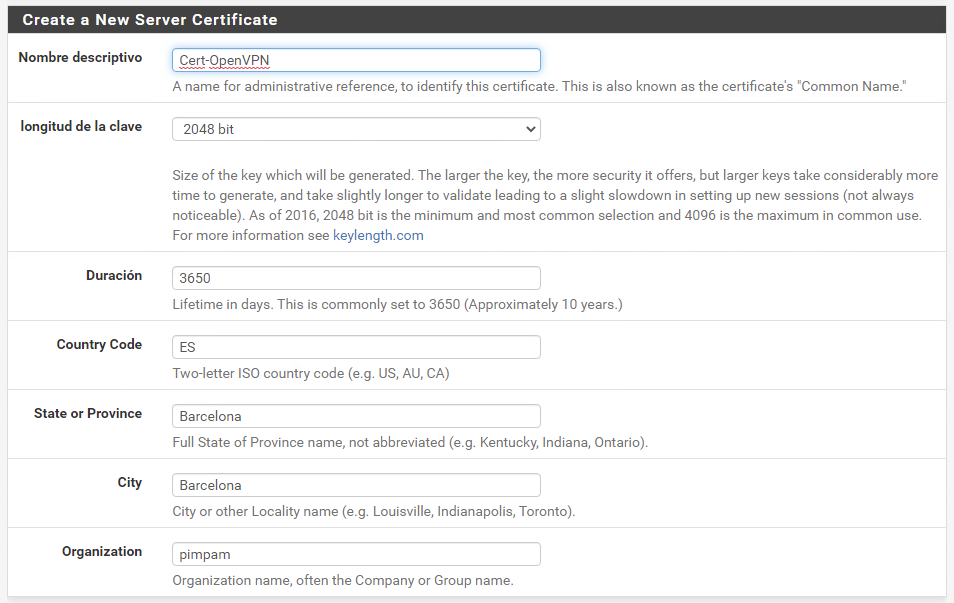

Crear Servidor de Certificados

03-New Certificado.png

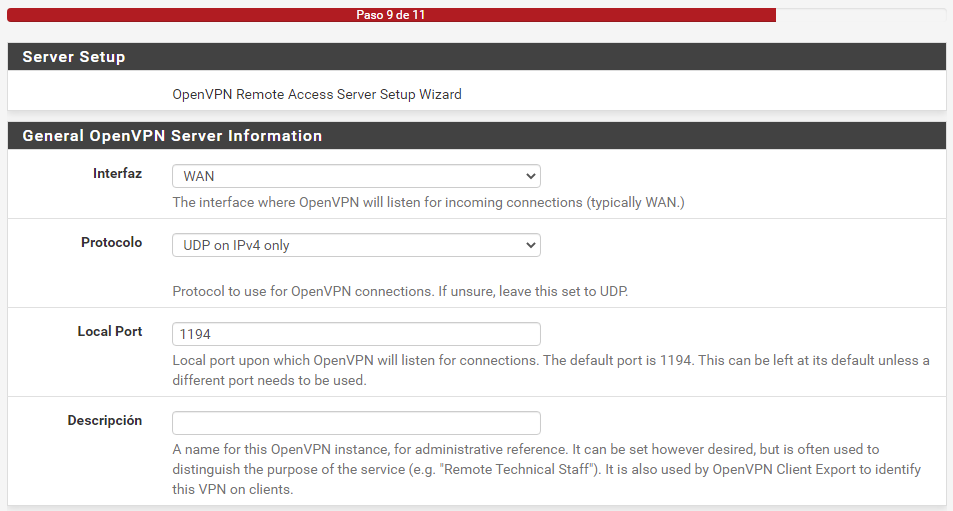

Configuración del servidor VPN

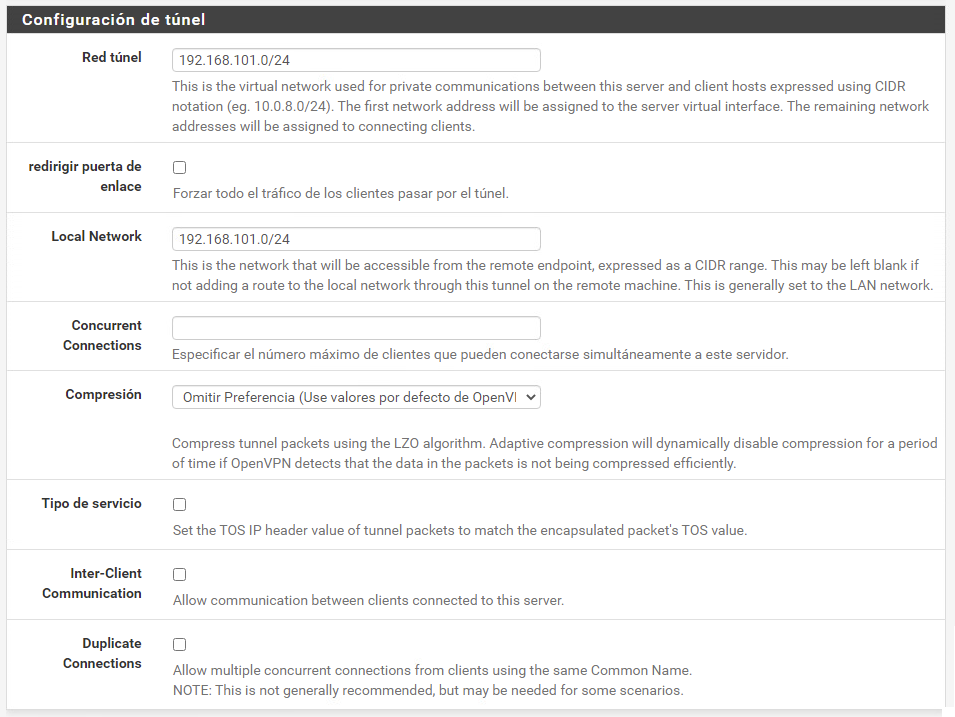

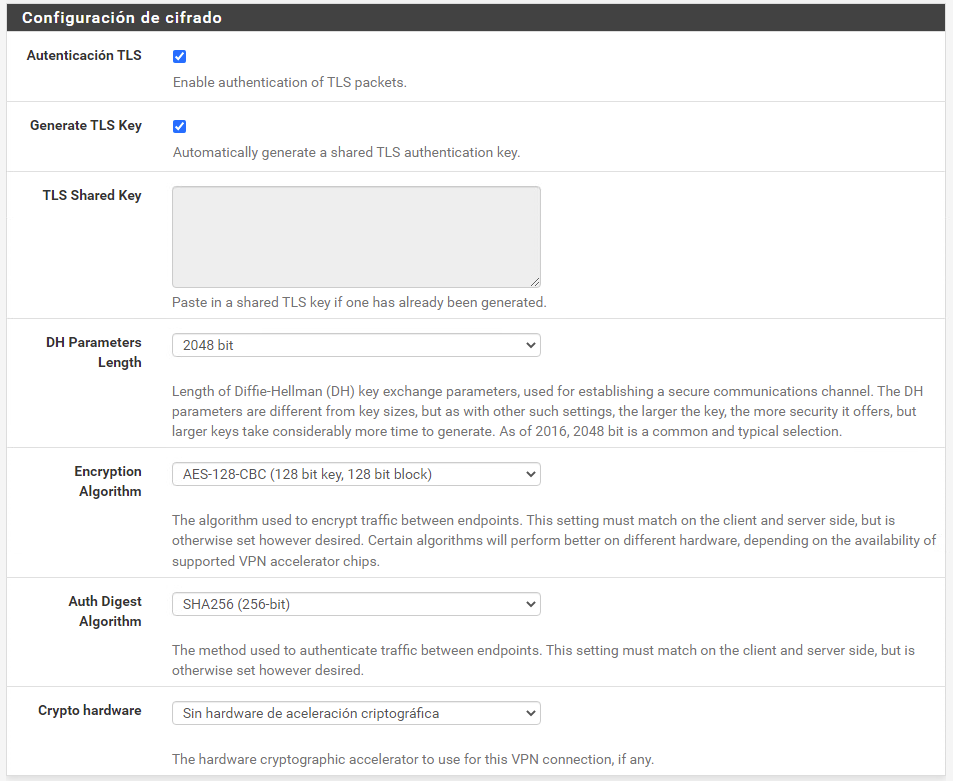

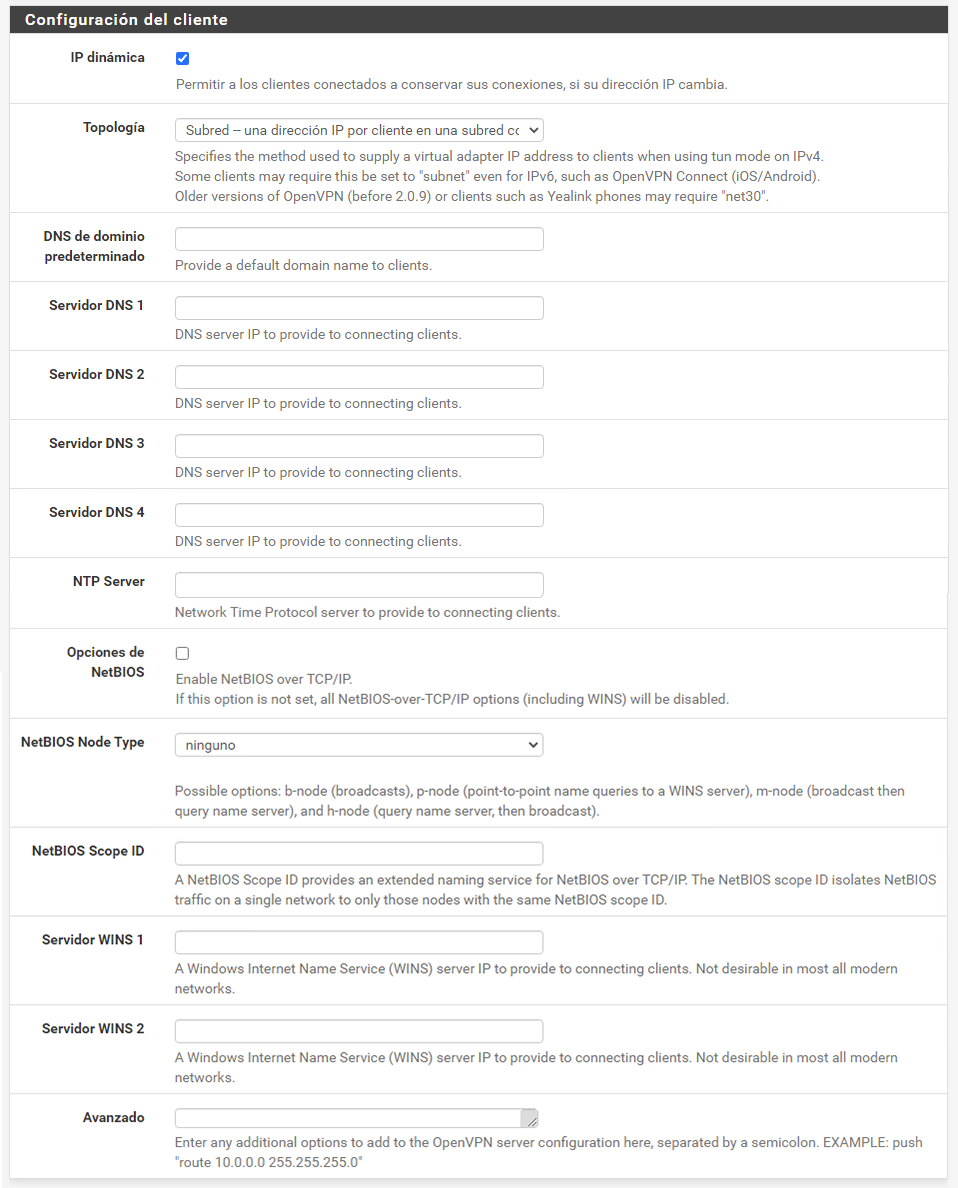

04-Serve OpenVPN.png 05-Cifrado.png 05-Tunel.png 06-Cliente VPN.png

Configuración del certificado

Ahora hay que configurar la revocación del Certificado que se a creado con el asistente.

Sistema > Cert Genrente > revocación de certificados

Hacemos clic en Agregar o Importar CRL 07-Revocar Certificado.png 08-Certificado revocado.png Nota: Esta expresado en dia este certificado caduca en 27 años

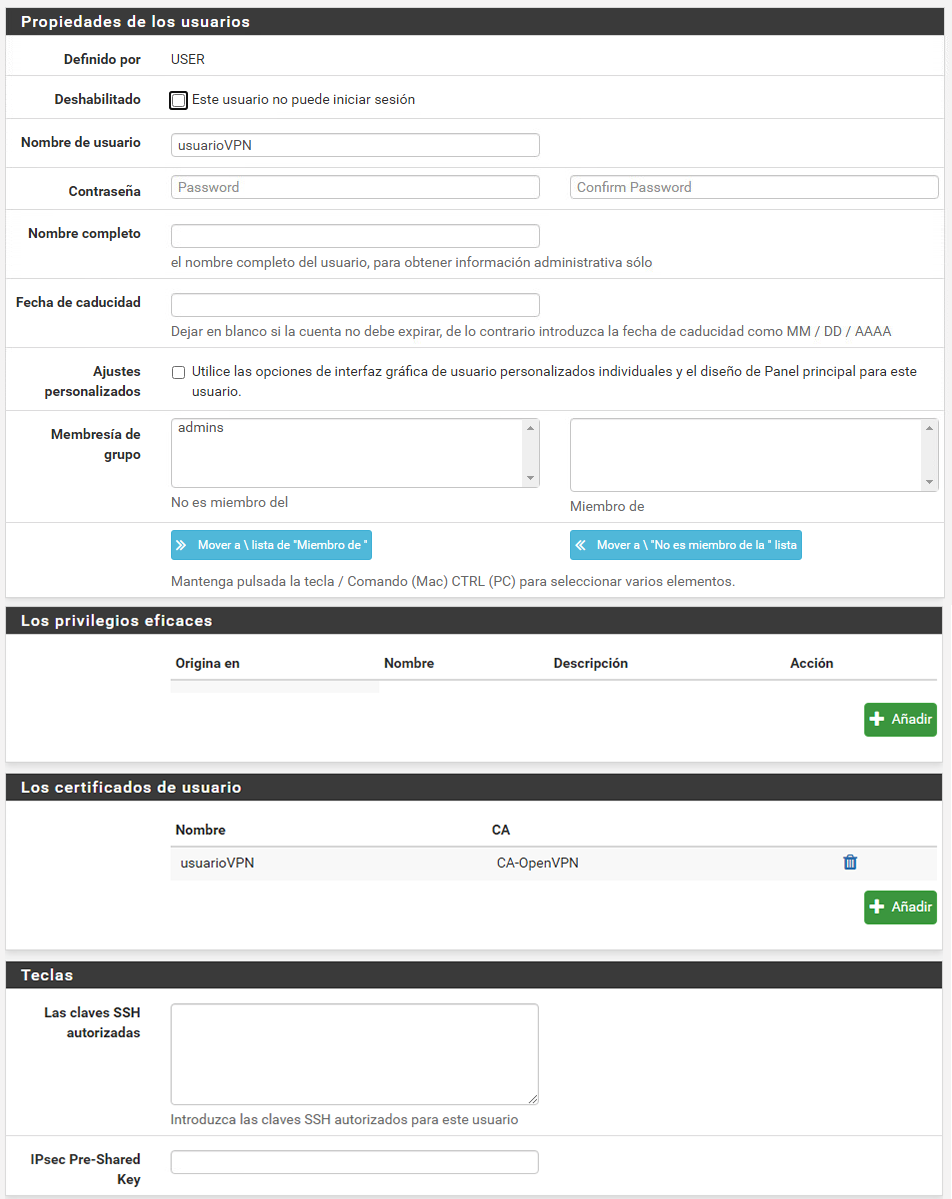

Creación de usuarios

Necesitamos crear usuarios para poder acceder desde OpenVPN, con otro paquete podemos añadir los usuarios del Active directory pero yo prefiero los usuarios creado por Pfsense y asignarles los certificados y controlar el uso sobre pfsense.

Sistema > Gestión de Usuarios 09-Creacion de usuarios.png

Exportar configuración de usuarios

VPN > OpenVPN > Client Export 10-Export Usuarios.png Hay varias formas de exportar la configuración para realizar la conexión VPN, la mas común es Most Clients, estas nos descarga un fichero con toda la información necesaria para poder conectarnos mediate VPN, solo hay que retocar mediante un editor de text dicho archivo. Porque por defecto poner la dirección IP del servidor que nos queremos conectar mediate VPN, tendríamos que cambiarla por la IP publica del servidor.

Firewall local

Por ultimo tendríamos que habilitar el paso UDP 1194 al los servidores que queremos realizar conexión desde la VPN

Redireccionamiento de puerto

Tambien necesitamos redireccionar el puerto UDP 1194 para desde el router hasta el Pfsense para que el pueda tener acceso desde WAN - LAN
